Rotin KYB là gì? Hướng dẫn nhận biết, phân loại và tra cứu mã KTR, KRE, KBJ, KSLF, KSLR

Khi ô tô xuất hiện tình trạng vô lăng bị rơ, xe chạy thiếu ổn định, gầm phát ra tiếng lục cục, bánh xe có độ rơ hoặc lốp mòn không đều, một trong những nhóm chi tiết cần được kiểm tra là rotin thuộc hệ thống lái và hệ thống treo.

Trong thực tế sửa chữa, nhiều garage và chủ xe thường gọi chung là rotin hoặc rotuyn, nhưng mỗi vị trí lại có chức năng và cấu tạo khác nhau. Việc xác định đúng loại phụ tùng sẽ giúp quá trình kiểm tra, tra mã và thay thế chính xác hơn.

Bên cạnh các sản phẩm giảm xóc quen thuộc, KYB (Kayaba) còn có nhóm Steering & Suspension Parts – phụ tùng hệ thống lái và hệ thống treo. Các nhóm sản phẩm được nhận biết thông qua prefix mã, bao gồm:

• KTR – Rotin lái ngoài
• KRE – Rotin lái trong
• KBJ – Rotin trụ đứng
• KSLF – Rotuyn cân bằng trước
• KSLR – Rotuyn cân bằng sau

Bài viết dưới đây sẽ giúp garage, cửa hàng phụ tùng và chủ xe hiểu rõ hơn về từng loại rotin KYB, dấu hiệu cần kiểm tra và cách tra cứu phụ tùng phù hợp.

Rotin KYB gồm những loại nào?

Nhóm Steering & Suspension Parts KYB có thể bao gồm các chi tiết liên quan trực tiếp đến khả năng điều khiển hướng và hoạt động của hệ thống treo.

Mỗi nhóm có một prefix riêng để thuận tiện khi nhận biết và tra cứu.

Việc hiểu các ký hiệu này giúp quá trình tìm kiếm phụ tùng nhanh hơn, đặc biệt khi cần đối chiếu mã theo catalog hoặc theo dòng xe.

1. KTR – Rotin lái ngoài KYB

Tên tiếng Việt: Rotin lái ngoài / Rotuyn lái ngoài
Tên tiếng Anh: Tie Rod End
Prefix KYB: KTR
Ví dụ mã: KTR10000

Rotin lái ngoài là gì?

Rotin lái ngoài là chi tiết nằm trong hệ thống thanh lái, có nhiệm vụ kết nối chuyển động từ cơ cấu lái đến cụm bánh xe.

Khi người lái xoay vô lăng, chuyển động từ hệ thống lái được truyền qua các thanh liên kết và cuối cùng đến rotin lái ngoài để thay đổi hướng bánh xe.

Do làm việc liên tục và chịu tác động từ mặt đường, rotin lái ngoài có thể bị mòn sau thời gian sử dụng.

Dấu hiệu rotin lái ngoài có thể bị mòn

Garage nên kiểm tra Tie Rod End khi xe xuất hiện các dấu hiệu như:

• Vô lăng có cảm giác bị rơ.
• Xe phản hồi lái không chính xác.
• Có tiếng kêu bất thường ở khu vực hệ thống lái.
• Bánh xe có độ rơ khi kiểm tra gầm.
• Xe chạy thiếu ổn định.
• Lốp có thể xuất hiện tình trạng mòn không đều do ảnh hưởng đến góc đặt bánh xe.

Khi tra cứu rotin lái ngoài KYB, có thể nhận biết nhóm sản phẩm thông qua prefix KTR.

2. KBJ – Rotin trụ đứng KYB

Tên tiếng Việt: Rotin trụ đứng / Rotuyn trụ đứng
Tên tiếng Anh: Ball Joint
Prefix KYB: KBJ
Ví dụ mã: KBJ10000

Ball Joint có chức năng gì?

Ball Joint là một dạng khớp cầu trong hệ thống treo. Chi tiết này giúp các bộ phận của hệ thống treo và cụm bánh xe có thể chuyển động tương đối với nhau trong khi vẫn đảm bảo khả năng điều hướng.

Có thể hiểu đơn giản, rotin trụ đứng vừa phải đáp ứng chuyển động lên xuống của hệ thống treo, vừa hỗ trợ bánh xe thay đổi hướng khi người lái đánh lái.

Dấu hiệu cần kiểm tra rotin trụ đứng

Khi Ball Joint bị mòn hoặc xuất hiện độ rơ bất thường, xe có thể có một số biểu hiện như:

• Tiếng kêu lục cục phát ra từ khu vực gầm xe.
• Bánh xe có độ rơ bất thường.
• Cảm giác lái giảm độ chính xác.
• Xe vận hành thiếu ổn định.
• Lốp mòn không đều trong một số trường hợp.

Tuy nhiên, các dấu hiệu trên cũng có thể liên quan đến nhiều chi tiết khác trong hệ thống treo. Vì vậy, không nên chỉ dựa vào tiếng kêu để kết luận hỏng rotin.

Khi tìm Ball Joint KYB, có thể nhận biết nhóm sản phẩm qua prefix KBJ.

3. KRE – Rotin lái trong KYB

Tên tiếng Việt: Rotin lái trong / Rotuyn lái trong
Tên tiếng Anh: Rack End / Inner Tie Rod
Prefix KYB: KRE
Ví dụ mã: KRE10000

Rotin lái trong nằm ở đâu?

Rotin lái trong, hay Rack End, nằm ở phía trong của hệ thống thanh lái và kết nối với cơ cấu thước lái.

Từ rotin lái trong, chuyển động tiếp tục được truyền đến rotin lái ngoài – Tie Rod End, sau đó tác động đến cụm bánh xe.

Vì cùng nằm trong chuỗi truyền động của hệ thống lái, khi xe xuất hiện hiện tượng vô lăng bị rơ hoặc có tiếng động bất thường, garage nên kiểm tra cả KRE và KTR, thay vì chỉ kiểm tra một vị trí.

Dấu hiệu nên kiểm tra Rack End

Một số tình trạng có thể khiến garage cần kiểm tra rotin lái trong gồm:

• Vô lăng có độ rơ.
• Có tiếng động bất thường từ khu vực hệ thống lái.
• Xe phản hồi lái không chính xác.
• Bánh xe hoặc thanh lái xuất hiện độ rơ khi kiểm tra.

Khi tra cứu rotin lái trong KYB, hãy tìm nhóm có prefix KRE.

4. KSLF – Rotuyn cân bằng trước KYB

Tên tiếng Việt: Rotuyn cân bằng trước / Thanh liên kết cân bằng trước
Tên tiếng Anh: Front Stabilizer Link
Prefix KYB: KSLF
Ví dụ mã: KSLF10000

Rotuyn cân bằng trước có tác dụng gì?

Stabilizer Link là chi tiết liên kết giữa thanh cân bằng và các bộ phận thuộc hệ thống treo.

Bộ phận này hỗ trợ hoạt động của thanh cân bằng khi xe vào cua hoặc khi hệ thống treo dao động. Tùy theo kết cấu từng dòng xe, vị trí và hình dạng Stabilizer Link có thể khác nhau.

Trong ký hiệu KYB:

F = Front = phía trước

Do đó, prefix KSLF được sử dụng để nhận biết nhóm Front Stabilizer Link – rotuyn cân bằng trước.

Dấu hiệu rotuyn cân bằng trước cần kiểm tra

Khi xe chạy qua:

• Đường xấu
• Ổ gà
• Gờ giảm tốc
• Đường bê tông có mối nối

và xuất hiện tiếng lục cục hoặc tiếng va đập ở khu vực gầm, Stabilizer Link là một trong những chi tiết garage có thể kiểm tra.

Tuy nhiên, tiếng kêu gầm cũng có thể đến từ cao su càng, Ball Joint, giảm xóc, cao su thanh cân bằng hoặc các điểm liên kết khác.

5. KSLR – Rotuyn cân bằng sau KYB

Tên tiếng Việt: Rotuyn cân bằng sau / Thanh liên kết cân bằng sau
Tên tiếng Anh: Rear Stabilizer Link
Prefix KYB: KSLR
Ví dụ mã: KSLR10000

Tương tự như Stabilizer Link phía trước, rotuyn cân bằng sau hỗ trợ liên kết thanh cân bằng với hệ thống treo ở khu vực phía sau xe.

Trong quy tắc nhận biết mã:

R = Rear = phía sau

Do đó:

KSLR = Rear Stabilizer Link – rotuyn cân bằng sau KYB.

Khi tra cứu phụ tùng, cần lưu ý rằng không phải tất cả các dòng xe đều sử dụng Stabilizer Link sau hoặc có cấu tạo giống nhau. Vì vậy, cần đối chiếu đúng thông tin xe và catalog trước khi đặt hàng.

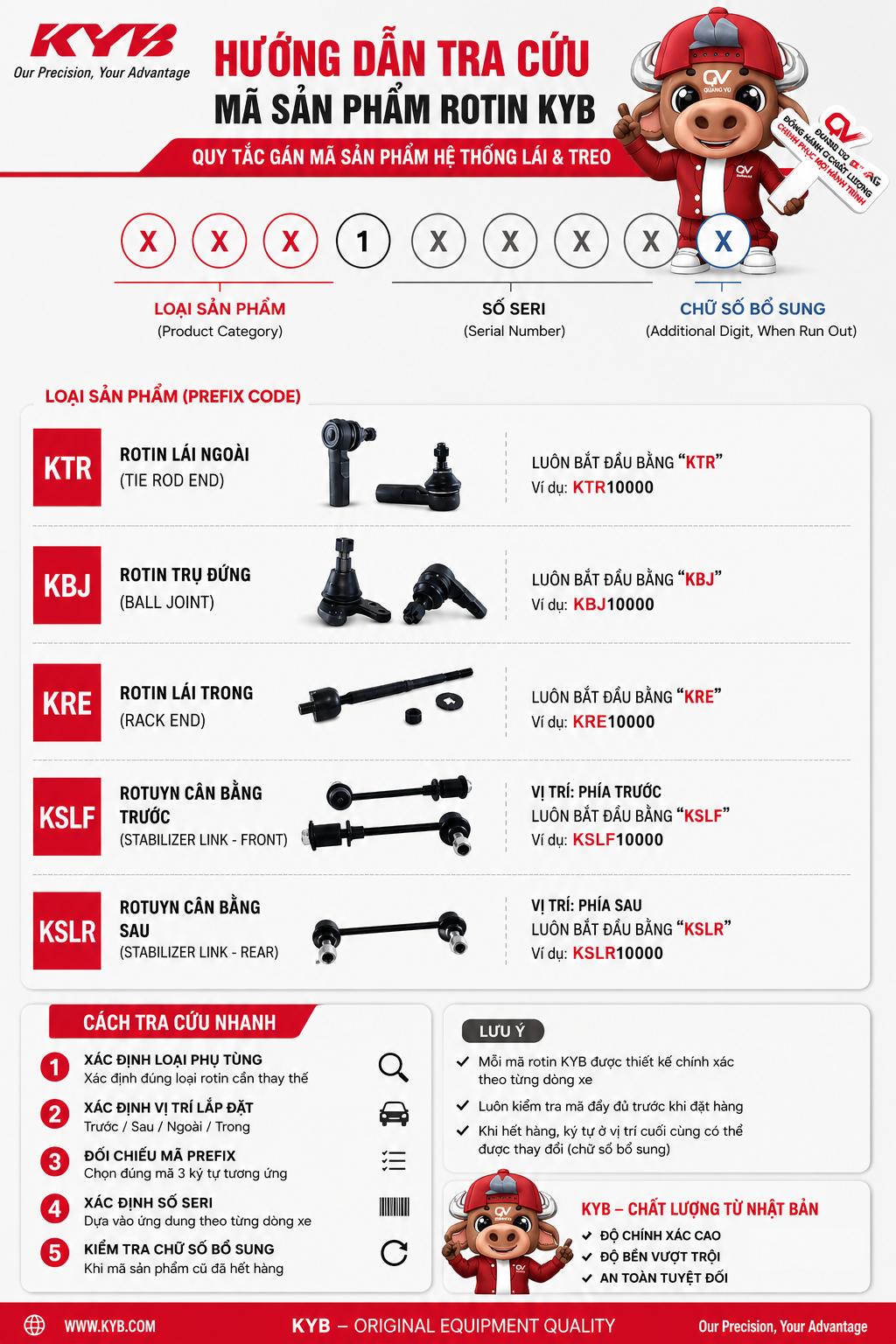

Cách nhớ nhanh các mã rotin KYB

Nếu thường xuyên tra cứu phụ tùng KYB, có thể ghi nhớ theo cách đơn giản sau:

KTR = Rotin lái ngoài

Tie Rod End – nằm ở phía ngoài, gần cụm bánh xe.

KRE = Rotin lái trong

Rack End / Inner Tie Rod – nằm phía trong, kết nối với hệ thống thước lái.

KBJ = Rotin trụ đứng

Ball Joint – khớp cầu thuộc hệ thống treo.

KSLF = Rotuyn cân bằng trước

F = Front = trước

KSLR = Rotuyn cân bằng sau

R = Rear = sau

Có thể nhớ nhanh:

KTR = lái ngoài → KRE = lái trong → KBJ = trụ đứng → KSLF/KSLR = cân bằng trước/sau.

Xe bị rơ tay lái hoặc kêu lục cục nên kiểm tra những gì?

Đây là câu hỏi được nhiều chủ xe và garage quan tâm. Tuy nhiên, không nên thay rotin chỉ dựa vào một tiếng kêu hoặc cảm giác lái.

Một hiện tượng có thể xuất phát từ nhiều nguyên nhân khác nhau.

Nếu tay lái bị rơ

Nên kiểm tra:

• Rotin lái ngoài – Tie Rod End.
• Rotin lái trong – Rack End.
• Ball Joint và các điểm liên kết liên quan.
• Cơ cấu thước lái.
• Các chi tiết khác trong hệ thống lái.

Nếu xe kêu lục cục khi đi đường xấu

Có thể kiểm tra:

• Rotuyn cân bằng – Stabilizer Link.
• Rotin trụ đứng – Ball Joint.
• Cao su càng.
• Cao su thanh cân bằng.
• Phuộc nhún và các vị trí liên kết.
• Các chi tiết khác trong hệ thống treo.

Việc kiểm tra nên được thực hiện trực tiếp bằng phương pháp phù hợp để xác định vị trí có độ rơ hoặc hư hỏng, tránh thay thế phụ tùng không cần thiết.

Hướng dẫn tra cứu rotin KYB chính xác theo xe

Không nên chọn rotin KYB chỉ dựa vào hình ảnh hoặc hình dáng bên ngoài.

Hai chi tiết có hình thức gần giống nhau vẫn có thể khác về:

• Kích thước.
• Bước ren.
• Chiều dài.
• Góc lắp đặt.
• Vị trí trái hoặc phải.
• Vị trí trước hoặc sau.
• Đời xe.
• Phiên bản xe.
• Thị trường sản xuất.

Đặc biệt, cùng một tên dòng xe nhưng phụ tùng có thể thay đổi theo năm sản xuất, động cơ hoặc chassis.

Thông tin nên cung cấp khi tra rotin KYB

Để đối chiếu chính xác hơn, nên cung cấp:

Hãng xe + Model xe + Năm sản xuất + Dung tích/loại động cơ + Model Code/Chassis + VIN nếu có + vị trí phụ tùng cần thay.

Ví dụ:

Toyota Vios 2020 – động cơ 1.5 – cần tra rotin lái ngoài bên trái/phải.

Thông tin càng đầy đủ, khả năng tra đúng mã phụ tùng càng cao.

Vì sao cần chọn đúng rotin cho từng dòng xe?

Rotin là một trong những chi tiết liên quan trực tiếp đến khả năng vận hành của hệ thống lái và hệ thống treo.

Việc chọn sai phụ tùng có thể dẫn đến:

• Không lắp vừa.
• Sai kích thước hoặc bước ren.
• Không đúng vị trí lắp đặt.
• Mất thời gian tháo lắp và đổi trả.
• Ảnh hưởng đến quá trình sửa chữa.

Do đó, garage và cửa hàng phụ tùng nên ưu tiên đối chiếu mã KYB theo catalog và thông tin ứng dụng của xe, thay vì chỉ so sánh bằng mắt thường.

Tổng kết: Phân biệt các loại rotin KYB

Nếu đang tìm kiếm hoặc tra cứu rotin KYB, có thể nhận biết nhanh theo prefix:

Hiểu đúng từng nhóm sản phẩm sẽ giúp garage và người kinh doanh phụ tùng tra cứu nhanh hơn, tư vấn chính xác hơn và hạn chế nhầm lẫn khi chọn phụ tùng.

Khi xe xuất hiện tình trạng tay lái bị rơ, xe chạy không ổn định hoặc gầm có tiếng lục cục, nên kiểm tra tổng thể hệ thống lái và hệ thống treo để xác định đúng chi tiết có vấn đề.

Nếu cần thay thế, hãy đối chiếu dòng xe, năm sản xuất, phiên bản, động cơ, chassis/VIN và vị trí lắp đặt để lựa chọn đúng mã Steering & Suspension Parts KYB phù hợp.

FAQ – Câu hỏi thường gặp về rotin KYB

Rotin KYB KTR là gì?

KTR là prefix dùng để nhận biết nhóm Tie Rod End – rotin lái ngoài KYB.

KRE KYB là rotin gì?

KRE là nhóm Rack End hoặc Inner Tie Rod – rotin lái trong KYB.

KBJ KYB có phải rotin trụ đứng không?

KBJ được dùng để nhận biết nhóm Ball Joint – rotin trụ đứng trong danh mục phụ tùng KYB.

KSLF và KSLR khác nhau như thế nào?

KSLF là Front Stabilizer Link – rotuyn cân bằng trước, trong khi KSLR là Rear Stabilizer Link – rotuyn cân bằng sau.

Xe bị kêu lục cục có phải chắc chắn hỏng rotin không?

Không. Tiếng kêu có thể xuất phát từ nhiều chi tiết như Stabilizer Link, Ball Joint, cao su càng, cao su thanh cân bằng, phuộc nhún hoặc các điểm liên kết khác. Cần kiểm tra thực tế trước khi thay thế.

Có thể tra rotin KYB bằng biển số xe không?

Tùy vào nguồn dữ liệu hoặc hệ thống tra cứu. Để đối chiếu chính xác hơn, nên cung cấp thêm hãng xe, model, năm sản xuất, động cơ, chassis/model code hoặc VIN và vị trí phụ tùng cần thay.
